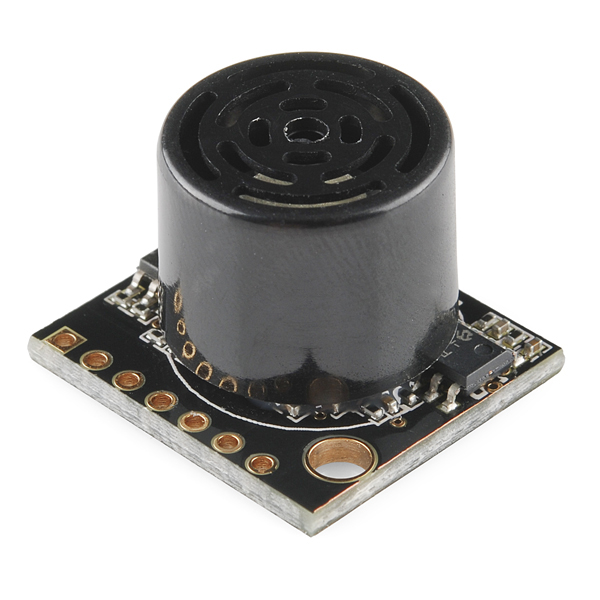

Ultrasonic Range Finder - MB1013 HRLV-MaxSonar-EZ1 (ของแท้จาก SparkFun, Maxbotix)

MB1013 HRLV-MaxSonar-EZ1 คือ Ultrasonic เซ็นเซอร์ ขนาดเล็กที่มีความแม่นยำสูง และใช้งานง่าย โดยจะวัดได้อย่างแม่นยำในช่วง 0 - 5 เมตร ความละเอียดระดับ 1 มม. (ละเอียดกว่ารุ่น LV-MaxSonar-EZ ถึง 25 เท่า) และแทบจะไม่มี dead zone เลย (สามารถตรวจจับวัตถุที่อยู่ใกล้กับเซ็นเซอร์กว่า 30cm ได้แต่จะถูกแจ้งว่าตรวจจับได้ที่ระยะ 30 cm) เซ็นเซอร์มีอัตราการรายงานค่าที่ 10Hz โดยใช้กระแส 3.1mA

เปรียบเทียบ HRLV-MaxSonar EZ0 - EZ4

HRLV-MaxSonar-EZ0 - มุมตรวจจับ "กว้างมาก" เหมาะสำหรับใช้ตรวจจับคน
HRLV-MaxSonar-EZ1 - มุมตรวจจับ "กว้าง" เหมาะสำหรับใช้ตรวจจับคน
HRLV-MaxSonar-EZ2 - มุมตรวจจับ "กว้างปานกลาง" เป็นรุ่นที่ประนีประนอม sensitivity กับความสามารถในการตรวจจับวัตถุด้านข้าง
HRLV-MaxSonar-EZ3 - มุมตรวจจับ "แคบ" และทนต่อสัญญาณรบกวนได้ "สูง"
HRLV-MaxSonar-EZ4 - มุมตรวจจับ "แคบมาก" และทนต่อสัญญาณรบกวนได้ "สูงมาก"

Description:

This is the fantastically easy to use sensor from Maxbotix. We are extremely pleased with the size, quality, and ease of use of this little range finder. The serial interface is a bit odd (it’s RS232 instead of standard TTL), but the PWM and Analog interfaces will allow any micro to listen easily enough. The sensor provides very accurate readings of 0 to 255 inches (0 to 6.45m) in 1 inch increments with little or no dead zone!

Maxbotix is offering the EZ0, EZ1, EZ2, EZ3, and EZ4 with progressively narrower beam angles allowing the sensor to match the application. Please see beam width explanation below.

Control up to 10 sensors with only two pins! Checkout the Maxbotix FAQ listed below.

Features:

• 42kHz Ultrasonic sensor
• Operates from 2.5-5.5V
• Low 2mA supply current
• 20Hz reading rate
• RS232 Serial Output - 9600bps
• Analog Output - 10mV/inch
• PWM Output - 147uS/inch
• Small, light weight module

Documents:

• Datasheet
• Beam Width Explanation
• Maxbotix FAQ
• Sensor Selection Guide

Checkout Mikey Sklar’s flame-based trampoline, the high-lighter, using the EZ1!
