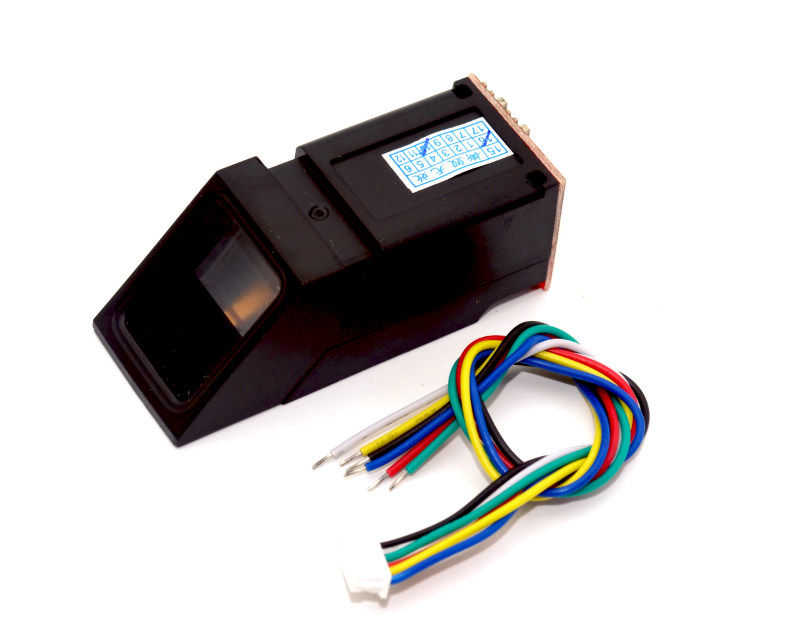

Optical Fingerprint Reader Sensor

Optical Fingerprint Reader Sensor ตรวจสอบลายนิ้วมือ สามารถเก็บข้อมูลและค้นหาได้สูงสุด 162 ลายนิ้วมือบนหน่วยความจำภายใน ทำงานที่แรงดัน 3.8V - 7V ใช้กระแสสูงสุด 95mA เชื่อมต่อแบบอนุกรม UART TTL ค่า Default Baud Rate 57600 bps

คู่มือการใช้งาน fingerprint scanner เบื้องต้น Download


โมดูลนี้สามารถใช้ได้ทั้งกับ PC และ arduino โดยการต่อสายและการใช้งานโมดูลกับทั้ง 2 แบบ สามารถดูได้ใน Tutorial ในเวปของ adafruit จาก link ด้านล่าง

1) Download Libary จาก Adafruit ที่นี่ Click

2) ดูวิธีการต่อสายและการใช้งาน รวมทั้งตัวอย่าง Code ได้ ที่นี่ Click


ภาพที่ 1. การต่อสายสำหรับใช้งานโมดูลกับ arduino

Specification:

• Power supply voltage: DC 3.8~7.0V
• Backlight color: green
• Lighting mode: long light / flashing
• Supply current: Operating current: <65mA
• Peak current: <95mA
• Fingerprint image entry time: < 0.5 seconds
• Window area: 14.5 × 19.4mm
• Matching method: comparison method (1:1)
• Search method (1:N)
• Feature file: 256 bytes
• Template file: 512 bytes
• Storage capacity: 1000 pieces
• Security level: Level 3 (low to high: 1 , 2 , 3 , 4 , 5)
• Fake rate ( FAR ) : < 0.001% (when the security level is 3)
• Rejection rate ( FRR ) : < 1.0% (when security level is 3)
• Search time: < 1.0 seconds (1:500 hours, average)
• Host computer interface: UART (TTL logic level)
• Communication baud rate (UART) : (9600 × N) bps where N=1to 12 (default value N=6 , ie 57600bps)
• Working environment: Temperature: -20 °C to +60 °C
• Relative humidity: 40 % RH to 85 % RH (no condensation)
• Storage environment: Temperature: -40 °C to +85 °C
• Relative humidity: < 85 % H (no condensation)
• Dimensions (L × W × H) : 54 × 20 × 20.5mm
