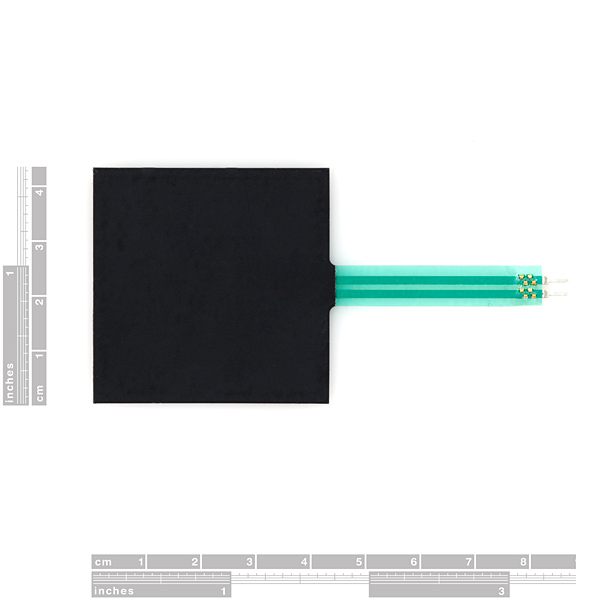

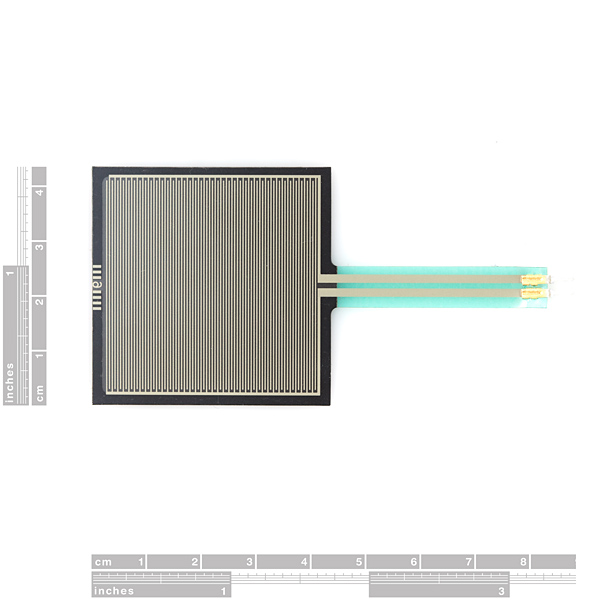

Force Sensitive Resistor FSR - Square (Sparkfun/Adafruit)

เซนเซอร์รับแรงกด -- น้ำหนัก

ทำงานโดยเปลี่ยนแปลงค่าความต้านทานตามน้ำหนักที่กดทับตัวเซนเซอร์  น้ำหนักกดทับยิ่งมาก ความต้านทานยิ่งน้อย โดยรับน้ำหนักได้ตั้งแต่ 100 กรัม ถึง 10 กิโลกรัม  ค่าความต้านทานขณะไร้โหลดอยู่ที่ 1 เมกกะโอห์ม พื้นที่รับนำหนัก 1.75 x 1.5 นิ้ว เหมาะสำหรับการใช้ตรวจรับแรงกดบนพื้นที่ แต่ไม่แม่นยำพอที่จะใช้ทำเครื่องชั่งน้ำหนัก

ตัวอย่าง Sketch และวิธีใช้งานดูได้จาก

http://bildr.org/2012/11/force-sensitive-resistor-arduino/

Description: This is a force sensitive resistor with a square, 1.75x1.5", sensing area. This FSR will vary its resistance depending on how much pressure is being applied to the sensing area. The harder the force, the lower the resistance. When no pressure is being applied to the FSR its resistance will be larger than 1MΩ. This FSR can sense applied force anywhere in the range of 100g-10kg.

Two pins extend from the bottom of the sensor with 0.1" pitch making it bread board friendly. There is a peel-and-stick rubber backing on the other side of the sensing area to mount the FSR.

These sensors are simple to set up and great for sensing pressure, but they aren't incredibly accurate. Use them to sense if it's being squeezed, but you may not want to use it as a scale.

Dimensions:

• Overall length: 3.5"
• Overall width: 1.75"
• Sensing area: 1.75x1.5"

Force Sensitive Resistor + Arduino

http://bildr.org/2012/11/force-sensitive-resistor-arduino/

https://www.sparkfun.com/datasheets/Sensors/Pressure/fsrguide.pdf
